Ingersoll Rand ZAW032080SHM Zimmerman ZA luftbalanser – 145 kg, 2 m slaglengde
Home
::
Ingersoll Rand ZAW032080SHM Zimmerman ZA luftbalanser – 145 kg, 2 m slaglengde
Ingersoll Rand ZAW032080SHM Zimmerman ZA luftbalanser – 145 kg, 2 m slaglengde
Price on request

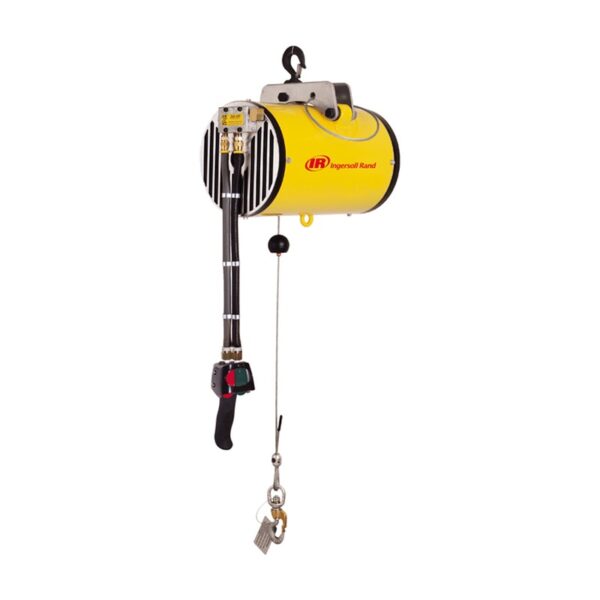

Zimmerman ZA luftbalanser – det vanligste valget for rask og nøyaktig håndtering av laster med varierende vekt. Løft og senking styres med et ergonomisk betjeningshåndtak; etter posisjoneringen går enheten automatisk i balansert modus, og operatøren kan la lasten flyte for hånd opptil 457 mm for endelig plassering. Hus i stål, wire i flykvalitet, oljefritt forsmurt stempelkammer, kontinuerlig drift.
Sikkerhet: sentrifugalbremsen stopper rask wireinntrekking hvis lasten mistes, lasten blir hengende hvis lufttilførselen brytes, og kapasiteten kan aldri overstige merkeverdien ved aktuelt trykk. Finnes også med styring B (uten styring, for verktøy), BA (konstant last) og EA (opptil 3 laster) samt med oppheng for IR ZRA1/ZRA2/ZRAT aluminiumsskinne, ZRS2/ZRS3 stålskinne, I-bjelke eller KBK-skinne. Z-Stop (hindrer at lasten driver når luften stenges) – se spesifikasjon.
×No width = single rail; with width = workstation crane (bridge + 2 runways).how often the rail is fixed to the ceiling or support beam; not sure – leave 3 m
4Control
More details (optional)
Above 227 kg no standard model fits – we offer an engineered solution (Zimmerman balancer, manipulator or rail system).
1Rail – Enclosed profile the trolley rolls in. ZRAT, ZRA1, ZRA2 – aluminium, ZRS2 – steel. A larger profile carries more.
2Hanger – Fixes the rail to the ceiling or a beam.
3Rail fixing spacing – How often the rail is fixed to the ceiling or support beam (distance between two hangers along the rail). The larger the spacing, the less the rail carries – the configurator checks this. IR table: 1–9 m.
4Runway length – Total rail length the balancer travels along. Longer runways are built from several rails.
5Splice kit – Joins two rails into one runway – no welding.
6End stop – At both rail ends – the trolley cannot run off the rail.
7Safety cable – Secondary attachment at every hanger (IR requirement).
8Trolley / suspension – Top mounting of the balancer: trolley on a rail (ZRA1, ZRA2, ZRAT, ZRS2), hook mount to an existing hook/beam, or no suspension.
9Balancer and Z-Stop – The Zimmerman air balancer keeps the load balanced. Z-Stop locks the cable drum when air or the interlock is off (standard on some models, an option on others).
10Stroke – How far the hook travels up and down: 2.03 m (3.05 m on the 91 kg model).
11Control – ZA – pendant up/down and float; BA – single fixed load; EA – up to 3 loads (high, low, no load); B – no control, for an end effector or own controls.
12Load – Load = part + gripper or tool; the configurator adds the balancer weight. The hook or end effector is ordered separately to suit the load.
Estimated kit and budget
Capacity at 6 bar line pressure (5 / 7 bar – see product page). IR recommends a working load up to 80% of capacity. We confirm fit, price and lead time in the quote.
Flytemodus – etter posisjoneringen holder balansereren lasten i balanse slik at den kan plasseres nøyaktig for hånd, uten rykkvis kjøring som med en talje
Ergonomisk manøverenhet opp/ned (3,7 m slange) – rask og presis posisjonering av laster med varierende vekt
Innebygd overlastvern – den løftede lasten kan aldri overstige merkelasten ved aktuelt lufttrykk
Z-Brake sentrifugalbrems som standard – stopper rask inntrekking av wiren hvis lasten mistes; Z-Stop som tilvalg låser lasten når luften stenges
Lavt luftforbruk – ca. 1/50 av en lufttalje; oljefri forsmurt konstruksjon, ingen tåkesmører nødvendig – også for ren produksjon
Stålhus, kuleskrue, kraftig aksiallager og lavfriksjons-wireføring – kontinuerlig drift med minimalt vedlikehold
Kapasitet 49–450 kg (5–7 bar), 1–3 m slaglengde; krokoppheng, IR-skinne i aluminium eller stål, I-bjelke eller KBK-skinne; CE
Bruksområder
Plukk og plassering, presisjonsmontering, maskinbetjening og løft med griper på monteringslinjer – overalt der lastens vekt varierer og rask, nøyaktig håndtering kreves uten å belaste operatørens rygg og armer.
Balansereren kan henges i en krok, en I-bjelkeløpekatt eller en aluminiumsskinne – se skinnekomponenter.
Sikkerhet og service
Skal kun brukes opptil merkelasten og i henhold til bruksanvisningen; installasjon og regelmessig kontroll i henhold til lokale forskrifter. Bruksanvisning og øvrige dokumenter finnes under fanen ”Dokumenter”. Service og kontroll ordnes sammen med Ingersoll Rands serviceteam – service.
